在電力系統中，變壓器的溫度控制至關重要。過高的溫度不僅會影響變壓器的性能，還可能縮短其使用壽命，甚至導致設備損壞。因此，正確計算和配置散熱風扇的風量對于確保變壓器在安全、高效的條件下運行具有重要意義。本文將詳細介紹如何根據變壓器的溫升來計算散熱風扇所需的風量。
一、變壓器溫升與散熱風扇風量的關系
1. 溫升的影響
變壓器的溫升是指變壓器在運行過程中，由于電流通過電阻產生的熱量導致溫度上升的現象。溫升的高低直接影響變壓器的散熱需求。當負載增大時，油溫升高，需要增加風量以帶走更多的熱量；反之，負載減小時，油溫降低，所需風量也相應減少。
2. 散熱風扇的作用
散熱風扇通過提供空氣流動，將變壓器產生的熱量帶走，從而降低變壓器的溫度。正確計算所需風量可以確保風扇能夠提供足夠的冷卻能力，保持變壓器在安全溫度范圍內運行。
二、散熱風扇風量的計算方法
1. 基本公式
散熱風扇的風量可以通過以下公式計算：
其中：
Q v為散熱排風量，單位為 立方米/H
P 為變壓器的額定容量，單位為 kVA
K 為散熱系數，取值范圍為 0.15～0.25（強制風冷）
ΔT 為變壓器溫升，單位為 ℃
ρ 為空氣密度，一般取 1.2 kg/立方米
2. 參數說明
散熱系數 K：根據散熱方式（自然風冷或強制風冷）和具體情況選擇。一般情況下，強制風冷的 K 值較高。
變壓器溫升 ΔT：這是計算散熱風量的關鍵參數，應準確測量。如果實際溫升與計算值相差較大，會影響散熱效果。
空氣密度 ρ：在常溫常壓下，空氣密度約為 1.2 kg/m
3
，但在實際應用中可能需要根據環境條件進行適當調整。
3. 實際應用中的修正
在實際應用中，還需要考慮以下因素進行修正：
環境溫度：如果變壓器周圍環境溫度較高，應相應增加排風量。
散熱器堵塞情況：如果變壓器散熱器堵塞較嚴重，也應適量增加排風量。
三、實例分析

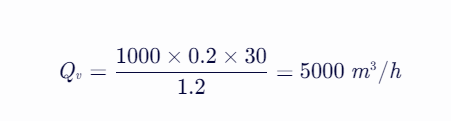

假設一臺變壓器的額定容量為 1000 kVA，散熱系數為 0.2，溫升為 30 ℃，空氣密度為 1.2 kg/立方米
。根據公式計算：
因此，這臺變壓器需要每小時 5000 立方米的風量進行散熱。
正確計算散熱風扇的風量對于確保變壓器的安全運行至關重要。通過綜合考慮變壓器的額定容量、散熱系數、溫升和空氣密度等參數，可以準確計算出所需的風量。同時，還需要根據實際情況進行修正，以確保散熱風扇能夠提供足夠的冷卻能力。
通過以上分析和計算，我們可以更好地理解和應用散熱風扇風量的計算方法，為變壓器的安全運行提供有力保障。
